CV(Deep learning) (3) - IoU(Intersection over Union) 개요+실습

IoU 개요

IoU 모델이 예측한 결과와 실측 Box가 얼마나 정확하게 겹치는 지를 나타내는 지표



IoU를 구하는 방법

IoU = 실측과 예측의 교집합 / 실측과 예측의 합집합



IoU 기준을 정하여 Dection 성능을 나눌 수 있음

---

IoU 실습

실습환경

운영 체제 : Ubuntu 20.04 ( Linux )
실습 환경 : COLAB

---

https://data-mavericks.tistory.com/3

입력인자로 후보 Box와 실제 Box를 받아서 IoU를 계산하는 함수 생성

import numpy as np

def compute_iou(cand_box, gt_box):

    # Calculate intersection areas
    x1 = np.maximum(cand_box[0], gt_box[0])
    y1 = np.maximum(cand_box[1], gt_box[1])
    x2 = np.minimum(cand_box[2], gt_box[2])
    y2 = np.minimum(cand_box[3], gt_box[3])

    intersection = np.maximum(x2 - x1, 0) * np.maximum(y2 - y1, 0)

    cand_box_area = (cand_box[2] - cand_box[0]) * (cand_box[3] - cand_box[1])
    gt_box_area = (gt_box[2] - gt_box[0]) * (gt_box[3] - gt_box[1])
    union = cand_box_area + gt_box_area - intersection

    iou = intersection / union
    return iou

실제 Box 설정

import cv2
import matplotlib.pyplot as plt
%matplotlib inline

# 실제 box(Ground Truth)의 좌표를 아래와 같다고 가정.
gt_box = [60, 15, 320, 420]


img = cv2.imread('./data/audrey01.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

red = (255, 0 , 0)
img_rgb = cv2.rectangle(img_rgb, (gt_box[0], gt_box[1]), (gt_box[2], gt_box[3]), color=red, thickness=2)

plt.figure(figsize=(8, 8))
plt.imshow(img_rgb)
plt.show()

후보 Object 정하기

import selectivesearch

#selectivesearch.selective_search()는 이미지의 Region Proposal정보를 반환
img = cv2.imread('./data/audrey01.jpg')
img_rgb2 = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
_, regions = selectivesearch.selective_search(img_rgb2, scale=100, min_size=2000)

print(type(regions), len(regions))

크기가 2000보다 큰 총 41개의 Object들이 정해짐

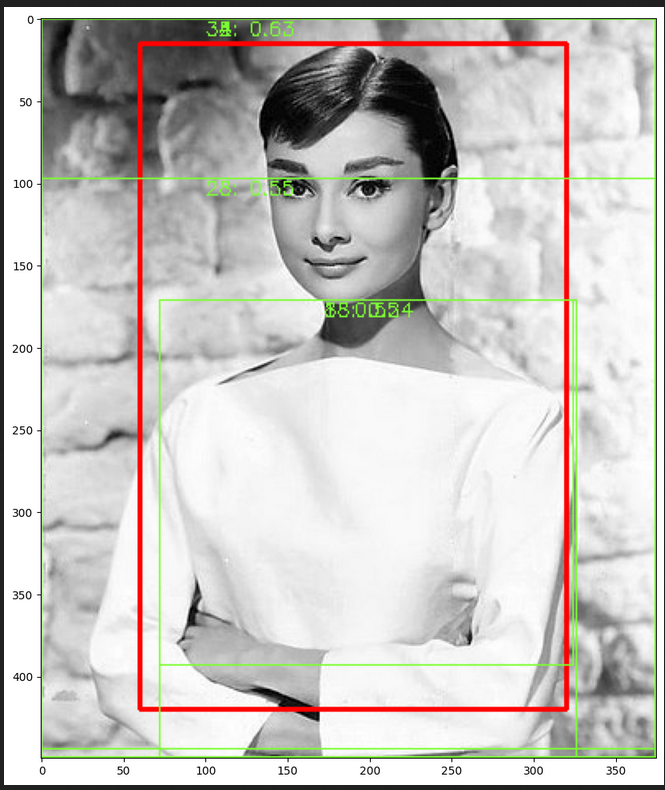

결과 시각화

img = cv2.imread('./data/audrey01.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
print('img shape:', img.shape)

green_rgb = (125, 255, 51)
cand_rects = [cand['rect'] for cand in regions if cand['size'] > 3000]
gt_box = [60, 15, 320, 420]
img_rgb = cv2.rectangle(img_rgb, (gt_box[0], gt_box[1]), (gt_box[2], gt_box[3]), color=red, thickness=2)

for index, cand_box in enumerate(cand_rects):

    cand_box = list(cand_box)
    cand_box[2] += cand_box[0]
    cand_box[3] += cand_box[1]

    iou = compute_iou(cand_box, gt_box)

    if iou > 0.5:
        print('index:', index, "iou:", iou, 'rectangle:',(cand_box[0], cand_box[1], cand_box[2], cand_box[3]) )
        cv2.rectangle(img_rgb, (cand_box[0], cand_box[1]), (cand_box[2], cand_box[3]), color=green_rgb, thickness=1)
        text = "{}: {:.2f}".format(index, iou)
        cv2.putText(img_rgb, text, (cand_box[0]+ 100, cand_box[1]+10), cv2.FONT_HERSHEY_SIMPLEX, 0.4, color=green_rgb, thickness=1)

plt.figure(figsize=(12, 12))
plt.imshow(img_rgb)
plt.show()



깨져서 잘 안보이지만 성공..
